  前段時間買了臺液晶顯示器，在使用的過程中發現電源適配器過熱、燙手，擔心到了夏天它會扛不住，于就是從淘寶買了個功率更大的適配器做替換。顯示器自帶的適配器是24V 2.5A的，我從淘寶上買回來的適配器是24V 4A的。在拿到適配器和電源頻道編輯咨詢得知買到的東西是個山寨貨……

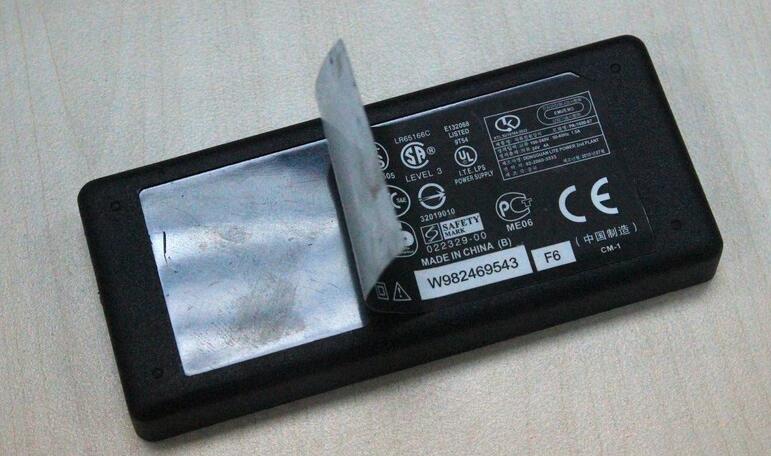

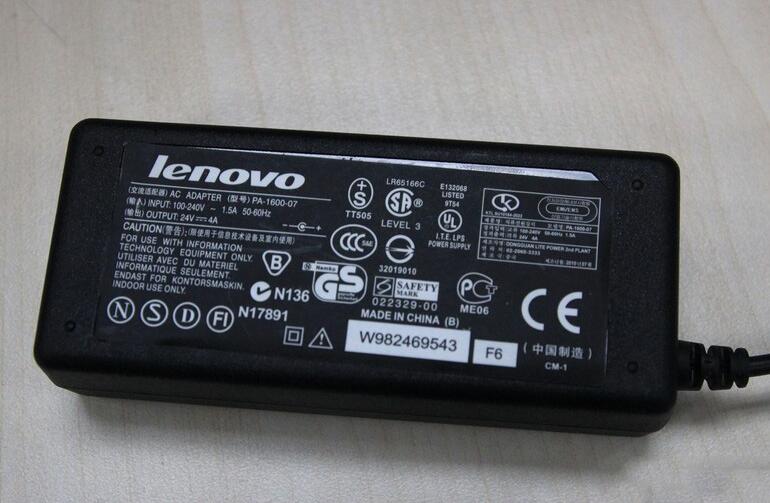

  上圖的這個適配器就是筆者買回來的，在賣家的描述里這是聯想上網本的適配器，鑒于聯想的品牌效應筆者被忽悠了。拿到適配器之后的第一感覺就是這東西很輕，在詢問電源頻道的編輯之后，才知道這就是個貼牌貨。一般做電源適配器或者做電源的廠商，在生產完產品之后都會打上自己的LOGO，哪怕這個廠商的實力在小，賣自己的自主品牌也要比那些賣貼牌的強。

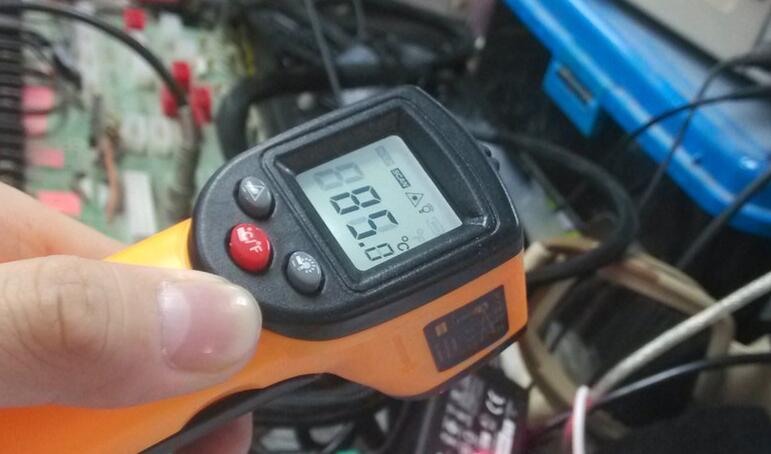

  這個電源適配器我試用了一會就放一邊了，原因是溫度太高了摸上去都燙手！回公司拿專業的儀器測試下了負載狀態的下的溫度，負載15分鐘后外殼溫度達到了85度。這還是僅僅是外殼的溫度，至于適配器內部的溫度恐怕早就上100度了。

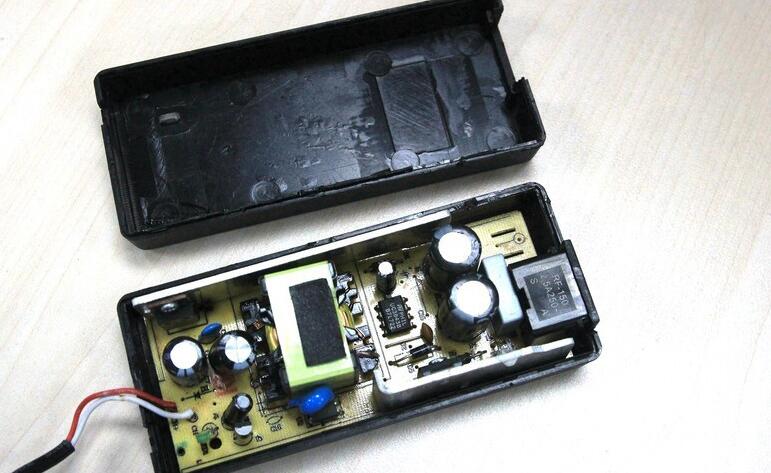

為了能夠很好的了解這個電源適配器筆者將它拆解了。

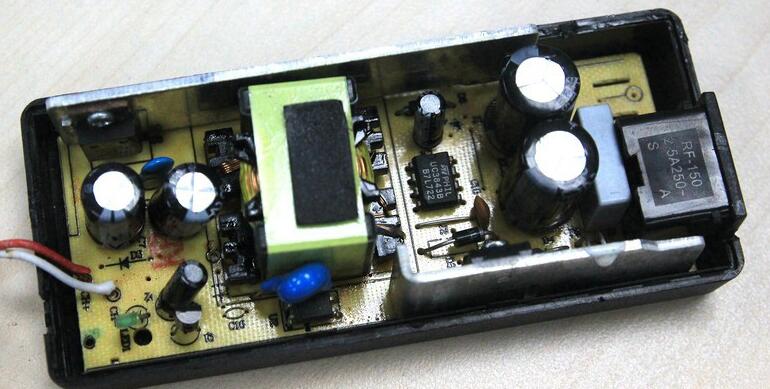

  電源適配器的內部結構，采用的是UC3843B控制的反激結構電源，反激的開關管是國產的，規格模擬東芝的2SK3233。東芝的規格是500V，5A，如果按此規格，應該是功率余量很大。因?yàn)檩斎雮?cè)在90V下能保證1.5A就足夠了，它有5A，不過國產的就說不準了。二次側輸出的采用的是雙單元一起封裝的快速恢復二極管做整流，規格20A，100V也超過輸出值很多，也就是功率余量很多。實際只要4A就夠了。重要的功率元件上沒有問題，或者說問題不大，一二次側都用的國產電解電容，比較差。這也是最后紋波出問題的原因。散熱上問題嚴重，所以滿載久了mos的溫度有點過高了。EMI濾波方面基本就算沒有，只有個X電容做做樣子。

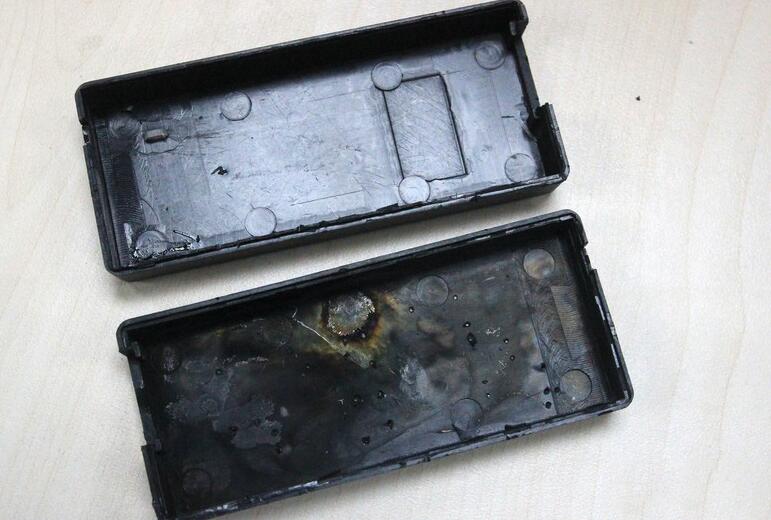

  電源適配器的內殼挨著電路板的部分都燒糊了，這個灼燒痕跡筆者也不清楚是生產適配器時候留下的還是剛才測試燒的？反正這個內殼看起來怕怕的樣子。

  這個山寨的電源適配器，在散熱以及穩定性方面都不行，不適合長時間使用。造成這兩個方面缺陷的原因是劣質的國產電容以及散熱設計不合理。目前淘寶上賣這種貼牌適配器的商家非常多，網友們?cè)谫?gòu)買的時候要多留意。
